上海海澄水务--一体化智慧截流井
1.技术所属领域及适用范围
2.成果来源
合作研发:上海海澄水务科技集团有限公司、南京市市政设计研究院、江苏河海大学共同研发。
当前我国许多城市由于历史原因,在排水管道建设和规划等基础设施跟不上城市的发展,常常导致清污不分, 合流制管道截污不彻底;分流制排水的初期雨水也会污染河道;自然水体相对较干净的水倒灌入管网,流入污水厂导致污染物浓度降低等等一系列问题。因此需要采取必要的“控源截污”手段,消除河体黑臭,实现污水厂的提质增效。

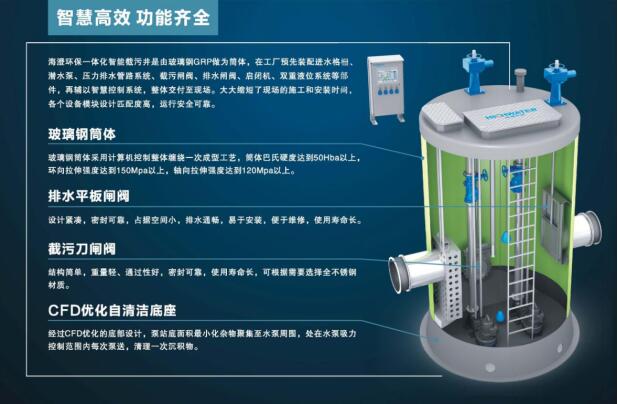

一体化智能截污井,综合了各种截污设施特点,集多种功能于一体,在工厂预制装配完成,适用范围广,可以高效地实现截污纳管,外水倒灌治理等问题,控源截污,水质在线监测,数据分析与预警,提质增效,可有效的解决暴雨时产生的城市内涝,助力城市黑臭水体整治实现质效并举,标本兼治。
一体化智能截污井可以充分利用原有排水系统,设置在需要进行截污 或 截流的排水口之前,实现“晴天截污、初雨截流、暴雨直排、高潮位防倒灌、有效解决城市内涝,水质采集分析及预警”等多种功能。
3.技术特点及性能
1、晴天时
管道内的部分污水通 过截污井流向污水管 道,做到晴天时污水 零直排。
2、降雨初时
初期的地面雨水比较脏,如 果进入河道对河道水质造成 污染。通过液位计和水质监测仪双重控制来判断降雨量的大小和水质情况,让脏的初期雨水进入污水管。
3、降雨中后期时
水相对比较干净, 通过截污井直排河道, 减少雨水对污水管网负 荷,确保污水管网正常 运行。
4、雨天当污水管内水位比较高时
容易造成污水溢流进入河道。此时通过截污 井内液位信号,自动关闭排水闸门,以免污 水溢流到河道。
5、当汛期河道水位比较高时
当汛期河道水位比较高时容易造成河水倒灌到污水管。此时通过液位信号自动关闭溢流口闸门防止河水倒灌,同时启动强排水泵将雨水排出减少城市内涝。
智慧运维
•不锈钢304防护等级IP55双层门
•水泵具有自动轮换和故障轮换功能, 保证每台泵运行时间均衡
•进出口闸门根据预设条件自动运行
•进出水流量估算,能耗估算
•水泵自动巡检功能,确保长时间停机 后水泵仍具高良好的性能
•水泵的高温及泄露监测功能
•高分辨率工业触摸屏
•-360°红外摄像头
•手机APP,实时监控,随时调出产品运行数据 实时监控产品运行情况
•智慧云远程监控运维平台
连续性:信息传送支持断点续传
及时性:延迟性低
安全性:多级管理权限
集成开放性:任意平台可兼容
精确性:与百度高德等地图同步
大数据分析功能:海量数据存储
智能水质监测设备,远程实时采集,水质状态分析,通过人工智能计算,实现远程动态排污控制,在排污不超标的前提下,提高截污井工作效率,针对水环境提升起到雨污分流,源头检测、管控,大数据分析、预警及有效防治城市内涝等功能。
4. 应用案例
项目名称:成都市彭州县老城区雨污分流
上海海澄水务科技集团有限公司
邮编:201709,通讯地址:上海市青浦区白鹤工业园鹤国路598号
网址:www.hichnerwater.con
联系人:拾井凯,联系电话:021-59753076,手机:18918331177
电子邮箱:1054850733@qq.com,传真:021-59753212
技术持有单位简介
上海海澄水务科技集团有限公司总部位于上海市青浦区白鹤工业园区,下设上海、江苏、安徽滁州三个生产基地,是一家集科研、工程设计、生产安装、调试服务一体的高新技术企业。
上海海澄水务科技集团有限公司专业从事二次供水设备、雨污水提升设备、水处理设备、特种潜水泵、特种泵站、水处理成套设备、各类阀门的研发、制造,是现代给排水工程、泵站工程、污水处理厂、水处理成套设备的专业制造商。公司自成立以来,在企业管理方面严格贯彻执行9S体系和ISO9001质量管理体系、ISO14001环境管理体系和OHSAS18001职业健康安全管理体系,并积极引入国际先进的SAP ERP 企业资源管理系统,OA办公自动化系统,PDM图档管理系统、社区智慧供水系统等,采用现代化的信息手段来持续提升公司管理效率。
公司积极引入各种新型节能环保机械设备及行业先进技术,如激光焊接机、激光切割机、自动卷板机等等。本公司一直注重品牌建设战略与知识产权建设战略,与国内一流学府合作,积极推动产学研工作,与研究机构共同开发供水行业内新技术新手段,力求将公司各项技术水平始终保持在行业前端。
