建华建材:预制护坡类产品

发布时间:2023-06-18 15:12:57     浏览次数:1711


技术名称:预制护坡类产品

1、技术所属领域及适用范围

预制护坡类产品适用于河道生态改造及修复、黑臭河治理、坡岸景观美化等工程。

2、产品简介

预制护坡类产品主要分为平铺式、阶梯式、箱式、仿石式、鱼槽式、植草式生态框等形式。预制装配式绿化护坡体系根据布置形式不同可分为阶梯式护岸结构,平铺式护岸结构,植草砖等。通过工厂预制的单元构件,在施工现场进行拼装组合,形成具有生态效果的护岸结构形式,可满足绿植生长;水生动物繁衍生息,保持生态平衡。

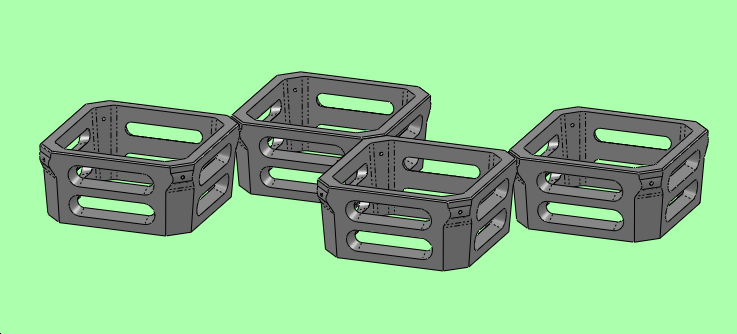

(1)平铺式生态框构件配筋,较一般护坡构件耐久性好;后期维护量小,经济性好;框内可回填块石和腐殖土,自然生态效果好构造大样图见下图:根据尺寸一般分为1080mm×1080mm×300mm和1080mm×1080mm×500mm两种型号,其3D图形如下

1687072907130980.png 1687072932237191.png

       1080mm×1080mm×300mm生态框                 1080mm×1080mm×500mm生态框

施工技术要求:①施工细节要求见下图;②施工坡度<1:1;③施工堆积高度没有要求。


                                                                  施工细节图

(2)阶梯式生态框分为A型和B型两种,尺寸分别为1000ⅹ500ⅹ1000、1000ⅹ500ⅹ2000,相邻构件采用镀锌高强螺栓连接。


                                                                   阶梯式生态框实图

设计要求:①堆积坡度1:0.3~1:1;②每阶层堆积高度不宜超过5m;③设计最大流速不大于6.5m/s。


施工细节图

(3)箱式生态框可刚性连接作为重力式挡土墙使用,可用于山体、河道加固。共有A型和B型两种,尺寸分别为1000ⅹ1000ⅹ1500、1400ⅹ1000ⅹ1500。


         箱式生态框实图

施工技术要求:①施工细节要求见下图;②施工坡度从1:0.1到 1:1,在条件允许的情况下可以垂直堆砌;③施工堆积高度不超过10m。


                   施工细节图

(4)仿石式生态框外立面为仿石纹,分A型和B型两种,尺寸分别为1250ⅹ1000ⅹ2000、1000ⅹ1000ⅹ1500,构件错台布置,相互间无连接。


             仿石式生态框实图

施工技术要求:①施工细节要求见下图;②施工坡度从1:0.3-1:0.7;③施工堆积高度不宜超过20m。


                                                                   施工细节图

(5)鱼巢式生态框常水位以下使用,透水性好,有利于水中生物的栖息、觅食和产卵等,有利于生态性平衡。


            鱼巢式生态框实图

施工技术要求:①施工细节要求见下图,②施工坡度从1:0.3-1:1.1,③施工堆积高度没有要求。


施工细节图

3、技术现状

在河道设计过程中,河道岸坡设计是其中重要的部分。护岸结构的选择变

得尤为慎重,过去人们过度的追求地方的防汛要求、工程安全和以防土质护坡被冲刷,却忽略了护岸是水陆沟通的中介,是动植物的安全屏障。采用硬质护岸,河道周围的生态循环被完全破坏,居民住宅和厂房的污水直排、生活垃圾的随意丢弃更导致了河道水质的变差,以致河道变成了黑臭河道。近几年,随着人们环保意识的提高,河道生态护岸成为焦点,现在,河道生态护岸的技术或是理论都是针对自然护坡或是重新建设的护坡,但是河道两岸存在的不透气、不透水的混凝土或浆砌块石护岸等破损硬质护岸更应该得到我们的关注,更需要进行硬质护岸的生态修复。

4、应用案例

案例1:平铺式生态框

福州市仓山区金山片区水系综合治理项目的浦上河、台屿河工地浦上河、台屿河均为新开挖河道,平铺式生态框1080*1080*500主要用于河道的护脚,平铺式生态框1080*1080*300主要用于河道护坡。

1687073580222431.png 1687074608570515.jpg

平铺式生态框现场图

案例2:阶梯式生态框

1687074790336207.png   1687074819232457.png

案例3:箱式生态框


案例4:仿石式生态框

 1687074902337283.png 1687074921484365.png

案例5:鱼巢式生态框


建华建材科技(淮安)有限公司

邮编:223200,地址:淮安市淮安区新型建材园盐北大道东路1号

网址:http://skylong5945.cn.b2b168.com/home.aspx

联系人:余涛,联系电话:0517-85798935,手机:18661056223

电子邮箱:1973908762@qq.com

技术持有单位简介

建华建材科技(淮安)有限公司成立于2020年06月09日,注册地位于淮安市淮安区新型建材园盐北大道东路1号。经营范围包括一般项目:砼结构构件制造;水泥制品制造;模具制造;新型建筑材料制造(不含危险化学品);技术服务、技术开发、技术咨询、技术交流、技术转让、技术推广;钢压延加工;建筑材料销售;轻质建筑材料销售;模具销售;建筑砌块销售;水泥制品销售;工程管理服务;工程和技术研究和试验发展;化工产品销售(不含许可类化工产品);专用化学产品销售(不含危险化学品);金属制品销售;金属材料销售;机械设备销售;电气机械设备销售;机械设备研发;信息咨询服务(不含许可类信息咨询服务)(除依法须经批准的项目外,凭营业执照依法自主开展经营活动)。
